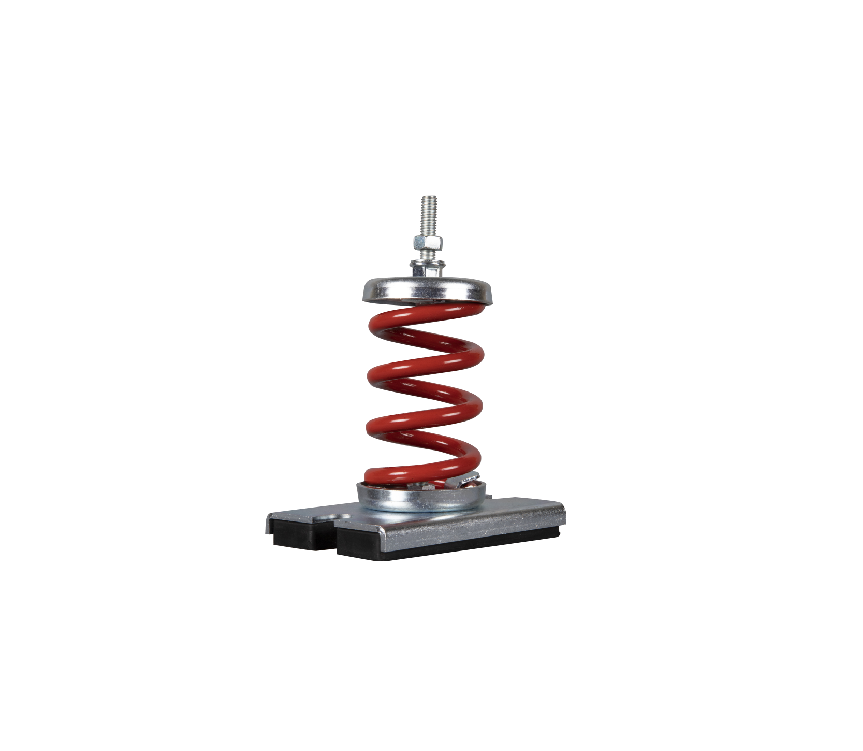

VibraFREE-2 Açık yaylı İzolatör
Makine ekipmanının çalışmasından kaynaklanan titreşimlerin yalıtımı için yaylı montaj elemanları. Bu titreşimler, makinenin arızalanmasına ya da ömrünün kısalmasına neden olur. VibraFree Yaylı Montaj Elemanları, titreşim ve gürültü iletimini sınırlar.
VibraFREE Açık Yaylı İzolatör/3-4 Hz
VibraFREE- 2 Açık Yaylı İzolatör/2-2,5 Hz
1- Montaj elemanlarını her elemanın koordinasyonuna göre takın.
2- Makinenin yükünü üst plakaya koyarak ekipmanı yerleştirin.
3- Yaylara fazla yüklenmemeye çok dikkat edin; yükü tüm montaj elemanlarına eşit dağıtın.
4- Tesviye vidası yardımıyla, çalışma yüksekliğine ulaşana kadar ekipmanı düzleyin.
5- Montaj elemanları değiştirilecekse veya yerleri değiştirilecekse ekipmanı hareket ettirin ve montaj elemanlarının üstündeki ağırlığı alın.
• Malzeme: Çelik
• Kaplama : Elektro Galvaniz,
• Elektrostatik Toz Boya
• Doğal Frek. : 2 ~ 2,5 Hz
• Plaka: Lastik kaplamalı çelik
• Cıvatalar ve Somunlar: Elektro galvanizli çelik
| Kod Code |
Yük Load (Kgf) | Çökme Deflection (mm) | k (kg/mm) | Renk Kodu Color Code |

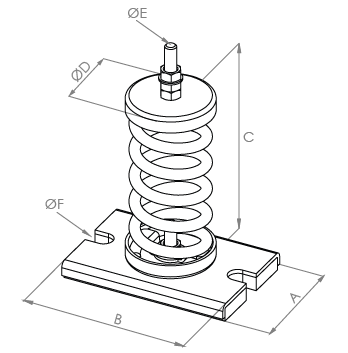

A (mm) |
B (mm) |
C (mm) |
ØD (mm) |
ØE (mm) |
ØF (mm) |
| 4400700017 | 17 | 50 | 0,34 | Bordo / Claret | 80 | 120 | 117 | 60 | M.8/M.10/M.12 | 14 |
| 4400700028 | 28 | 0,56 | Mavi / Blue | 80 | 120 | 117 | 60 | M.8/M.10/M.12 | 14 | |
| 4400700044 | 44 | 0,88 | Kahverengi / Brown | 80 | 120 | 117 | 60 | M.8/M.10/M.12 | 14 | |
| 4400700066 | 66 | 1,32 | Bej / Beige | 80 | 120 | 117 | 60 | M.8/M.10/M.12 | 14 | |
| 4400700100 | 100 | 2,0 | Siyah / Black | 80 | 120 | 117 | 60 | M.8/M.10/M.12 | 14 | |
| 4400700200 | 200 | 4,0 | Yeşil / Green | 80 | 120 | 117 | 60 | M.8/M.10/M.12 | 14 | |
| 4400700250 | 250 | 5,0 | Gri / Grey | 80 | 120 | 117 | 60 | M.8/M.10/M.12 | 14 | |
| 4400700350 | 350 | 7,0 | Kırmızı / Red | 80 | 120 | 117 | 60 | M.8/M.10/M.12 | 14 | |
| 4400700450 | 450 | 9,0 | Sarı / Yellow | 80 | 120 | 117 | 60 | M.8/M.10/M.12 | 14 | |
| 4400700610 | 610 | 12,2 | Beyaz / White | 80 | 120 | 117 | 60 | M.8/M.10/M.12 | 14 | |
| 4400700810 | 810 | 16,2 | Yeşil / Green | 80 | 120 | 117 | 60 | M.8/M.10/M.12 | 14 | |
| 4400701080 | 1080 | 21,6 | Gri / Grey | 80 | 120 | 117 | 60 | M.8/M.10/M.12 | 14 | |
| 4400701606 | 1606 | 31,1 | Turuncu / Orange | 80 | 120 | 117 | 60 | M.8/M.10/M.12 | 14 |
• Makine ekipmanlarının çalışmasından kaynaklanan titreşimlerin izolasyonu için yaylı montaj elemanları.
• Bu titreşimler makinenin bozulmasına veya ömrünün kısalmasına neden olur. VibraFree Yaylı Bağlantı Elemanları titreşim ve gürültü iletimini sınırlar.
