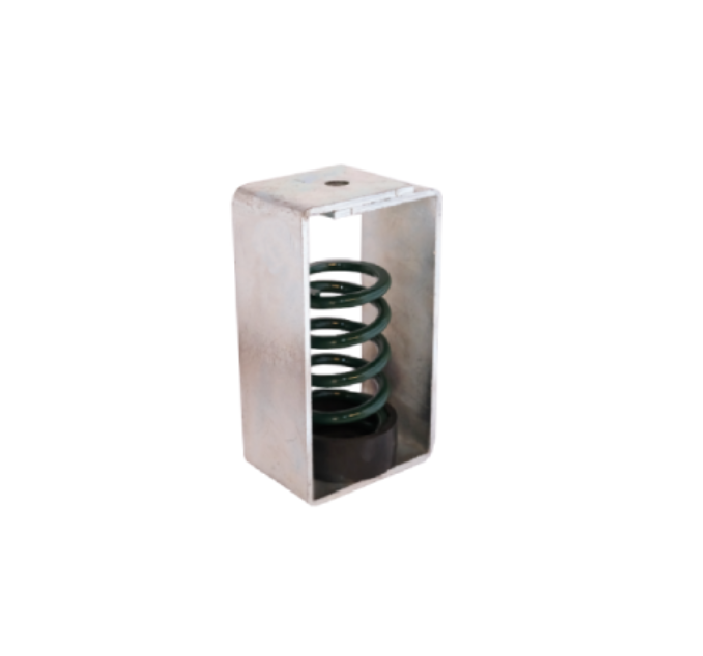

VibraPRO Serisi Yaylı Titreşim Askılar
VibraPro Serisi Yaylı Titreşim Askıları, asılı boru tesisatlarındaki ve ekipmanlardaki titreşimi yalıtmak için tasarlanmıştır.
VibraPRO-Mini Yaylı Titreşim Askısı
VibraPRO Yaylı Titreşim Askısı/3-4 Hz
VibraPRO-2 Yaylı Titreşim Askısı/2-2,5 Hz
| Dosya İsmi | Konu | Link |
|---|---|---|
| VibraPRO | Teknik Çizim | |
| VibraPRO | Autocad | |
| VibraPRO | Solid-3D | |
| VibraPRO | IGS-3D | |
| VibraPRO-MINI | Teknik Çizim | |
| VibraPRO-MINI | Autocad | |
| VibraPRO-MINI | Solid-3D | |
| VibraPRO-MINI | IGS-3D | |
| VibraPRO2 | Teknik Çizim | |
| VibraPRO2 | Autocad | |
| VibraPRO2 | Solid-3D | |
| VibraPRO2 | IGS-3D |
1- VibraPro Yaylı İzolatörler, doğrudan tavan yapısına monte edilebileceği gibi ilave askı elemanları kullanılarak çelik gibi diğer yapı türlerine de monte edilebilir.
2- Muhafazada yer alan üst delik sayesinde yapıya kolayca monte edilebilir.
3- Dişli rotlar, yaydaki somuna sabitlenmelidir.
• Malzeme: Çelik
• Kaplama: Elektro galvaniz, elektrostatik toz boya
• Doğal Frekans: 3-4 Hz (VibraPRO) - 2- 2,5 Hz (VibraPRO 2 )
• Titreşimin boru sistemlerinden geçerek bina yapısına ulaşmasını önler.
• Neopren eleman, elektro galvanizli veya toz boya kaplamalı metal muhafaza ile korunur.
• Yayın ve neopren elemanın bir araya gelmesi sayesinde, yüksek ve düşük frekanslı titreşimler yalıtılabilir.
VibraPRO-MINI
| Kod Code |
Yük Load (Kgf) | Çökme Deflection (mm) | k (kg/mm) |
Renk Kodu Color Code |
A (mm) |
B (mm) |
C (mm) |
ØD (mm) |
E (mm) |
|
| 4400010218 | VibraPro Mini | 18 | 22 | 0,82 | Siyah / Black | 50 | 100 | 40 | 11 | M.8/M.10 |
| 4400010225 | 40 | 1,82 | Kırmızı / Red | 50 | 100 | 40 | 11 | M.8/M.10 | ||
| 4400010226 | 70 | 2,28 | Sarı / Yellow | 50 | 100 | 40 | 11 | M.8/M.10 | ||
| 4400010227 | 80 | 3,64 | Beyaz / White | 50 | 100 | 40 | 11 | M.8/M.10 | ||
| 4400010228 | 150 | 6,82 | Turuncu / Orange | 50 | 100 | 40 | 11 | M.8/M.10 |
VibraPRO
| Kod Code |
Yük Load (Kgf) |
Çökme Deflection (mm) | k (kg/mm) |
Renk Kodu Color Code |
A (mm) |
B (mm) |
C (mm) |
ØD (mm) |
E (mm) |
|
| 4400020201 | VibraPro | 25 | 22 | 1,14 | Siyah / Black | 81 | 121 | 50 | 13 | M.8/M.10/M.12 |
| 4400020202 | 50 | 2,27 | Mor / Purple | 81 | 121 | 50 | 13 | M.8/M.10/M.12 | ||
| 4400020203 | 75 | 3,41 | Gri / Grey | 81 | 121 | 50 | 13 | M.8/M.10/M.12 | ||
| 4400020204 | 100 | 4,55 | Beyaz / White | 81 | 121 | 50 | 13 | M.8/M.10/M.12 | ||
| 4400020205 | 150 | 6,82 | Siyah / Black | 81 | 121 | 50 | 13 | M.8/M.10/M.12 | ||
| 4400020206 | 250 | 11,36 | Kırmızı / Red | 81 | 121 | 50 | 13 | M.8/M.10/M.12 | ||
| 4400020207 | 305 | 13,86 | Beyaz / White | 88 | 162 | 60 | 13 | M.8/M.10/M.12 | ||
| 4400020208 | 405 | 18,41 | Yeşil / Green | 88 | 162 | 60 | 13 | M.8/M.10/M.12 | ||
| 4400020209 | 540 | 24,55 | Gri / Grey | 88 | 162 | 60 | 13 | M.8/M.10/M.12 |
VibraPRO 2
| Kod Code |
Yük / Load (Kgf) |
Çökme Deflection (mm) | k (kg/mm) |
Renk Kodu Color Code |
A (mm) |
B (mm) |
C (mm) |
ØD (mm) |
E (mm) |
| 4400600017 | 17 | 50 | 0,34 | Bordo / Claret | 88 | 162 | 60 | 13 | M.8/M.10/M.12 |
| 4400600028 | 28 | 0,56 | Mavi / Blue | 88 | 162 | 60 | 13 | M.8/M.10/M.12 | |
| 4400600044 | 44 | 0,88 | Kahverengi / Brown | 88 | 162 | 60 | 13 | M.8/M.10/M.12 | |
| 4400600066 | 66 | 1,32 | Bej / Beige | 88 | 162 | 60 | 13 | M.8/M.10/M.12 | |
| 4400600100 | 100 | 2,0 | Siyah / Black | 88 | 162 | 60 | 13 | M.8/M.10/M.12 | |
| 4400600200 | 200 | 4,0 | Yeşil / Green | 88 | 162 | 60 | 13 | M.8/M.10/M.12 | |
| 4400600250 | 250 | 5,0 | Gri / Grey | 88 | 162 | 60 | 13 | M.8/M.10/M.12 | |
| 4400600350 | 350 | 7,0 | Kırmızı / Red | 88 | 162 | 60 | 13 | M.8/M.10/M.12 | |
| 4400600450 | 450 | 9,0 | Sarı / Yellow | 88 | 162 | 60 | 13 | M.8/M.10/M.12 | |
| 4400600610 | 610 | 12,2 | Beyaz / White | 88 | 162 | 60 | 13 | M.8/M.10/M.12 | |
| 4400600810 | 810 | 16,2 | Yeşil / Green | 88 | 162 | 60 | 13 | M.8/M.10/M.12 | |
| 4400601080 | 1080 | 21,6 | Gri / Grey | 88 | 162 | 60 | 13 | M.8/M.10/M.12 | |
| 4400601606 | 1606 | 31,1 | Turuncu / Orange | 88 | 162 | 60 | 13 | M.8/M.10/M.12 |
