U Bolt Sprinkler Te Dişli Bspt
Cıvatalı branş çıkışları, tüm boru hattında ekonomik, hızlı ve kolay çıkış sağlar. Kolay kurulum yöntemi, yaygın olarak kullanılan kaynak tesisatlarına kıyasla ciddi anlamda zaman tasarrufu sağlar.
| Kod Code |
Nominal Boyut Nominal Size (DN/mm) |
Boru Pipe Ø O.D. (mm) |
A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | Delik Kesiti Hole Cut (mm) |
| 1118010007 | 25-15 | 33,7 x 21,3 | 30 | 30 | 29 | ½ | 177 | 60 | 74 | 44 | 24+1 |
| 1118012005 | 32-15 | 42,4 x 21,3 | 50 | 46 | 28 | ½ | 222 | 76 | 89 | 56 | 30+1 |
| 1118012007 | 32-20 | 42,4 x 26,9 | 53 | 49 | 33 | ¾ | 222 | 76 | 89 | 56 | 30+1 |
| 1118012010 | 32-25 | 42,4 x 33,7 | 58 | 54 | 40 | 1 | 223 | 76 | 89 | 56 | 30+1 |
| 1118015005 | 40-15 | 48,3 x 21,3 | 49 | 39 | 28 | ½ | 2515 | 76 | 89 | 56 | 30+1 |
| 1118015007 | 40-20 | 48,3 x 26,9 | 52 | 42 | 33 | ¾ | 2516 | 76 | 89 | 56 | 30+1 |
| 1118015010 | 40-25 | 48,3 x 33,7 | 57 | 45 | 40 | 1 | 2516 | 76 | 89 | 56 | 30+1 |
| 1118020005 | 50-15 | 60,3 x 21,3 | 63 | 396 | 28 | ½ | 312 | 78 | 98 | 56 | 30+1 |
| 1118020007 | 50-20 | 60,3 x 26,9 | 63 | 396 | 33 | ¾ | 312 | 78 | 98 | 56 | 30+1 |
| 1118020010 | 50-25 | 60,3 x 33,7 | 66 | 446 | 40 | 1 | 312 | 78 | 98 | 56 | 30+1 |
• Profit kaplamalı ürünler, iç mekan uygulamalarında kullanılacak boru bağlantılarına yöneliktir (EN 12944-2 aşındırıcılık kategorisi C1 &C2).
• Deniz yakınındaki dış mekan uygulamaları için (aşındırıcılık kategorisi C3), sıcak daldırma galvanizli kaplin ve bağlantı elemanları kullanmanızı öneririz.
• C4 (daha tuzlu iklimler) veya üzeri aşındırıcılık kategorisindeki uygulamalar için lütfen iletişime geçin.
• Ürünlerimizi her zaman için kapalı ve kuru depolarda saklamanızı öneririz.
• Muhafaza Materyali : Düktil dökme demir ASTM A536 65-45-12
• Conta : Lastik conta EPDM, çalışma sıcaklığı aralığı -34°C - +110°
• Cıvata ve Somun : Isıya dayanıklı, karbon çeliğinden yapılmış elektroliz kaplamalı, ASTM A183/IS0 898’e uygun
• Kaplama : Kırmızı boya kaplama RAL 3000, EPD Epoksi kaplama veya sıcak daldırma galvanizli.
| Kod Code |
Nominal Boyut Nominal Size (DN/mm) |
Boru Pipe Ø O.D. (mm) |
A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | Delik Kesiti Hole Cut (mm) |
| 1118010007 | 25-15 | 33,7 x 21,3 | 30 | 30 | 29 | ½ | 177 | 60 | 74 | 44 | 24+1 |
| 1118012005 | 32-15 | 42,4 x 21,3 | 50 | 46 | 28 | ½ | 222 | 76 | 89 | 56 | 30+1 |
| 1118012007 | 32-20 | 42,4 x 26,9 | 53 | 49 | 33 | ¾ | 222 | 76 | 89 | 56 | 30+1 |
| 1118012010 | 32-25 | 42,4 x 33,7 | 58 | 54 | 40 | 1 | 223 | 76 | 89 | 56 | 30+1 |
| 1118015005 | 40-15 | 48,3 x 21,3 | 49 | 39 | 28 | ½ | 2515 | 76 | 89 | 56 | 30+1 |
| 1118015007 | 40-20 | 48,3 x 26,9 | 52 | 42 | 33 | ¾ | 2516 | 76 | 89 | 56 | 30+1 |
| 1118015010 | 40-25 | 48,3 x 33,7 | 57 | 45 | 40 | 1 | 2516 | 76 | 89 | 56 | 30+1 |
| 1118020005 | 50-15 | 60,3 x 21,3 | 63 | 396 | 28 | ½ | 312 | 78 | 98 | 56 | 30+1 |
• U-Bolt sprinkler çıkışları, sprinkler başlıklarının doğrudan bağlanması için tasarlanmıştır.

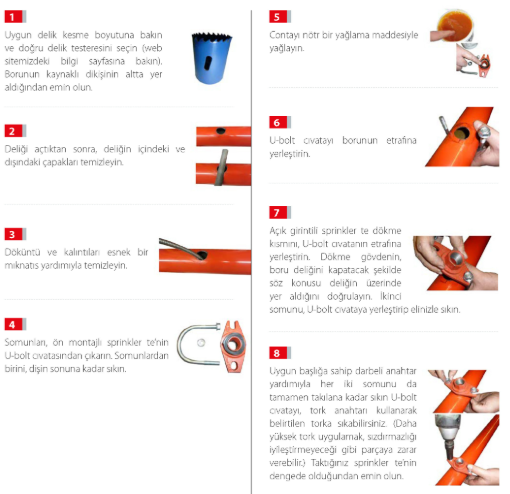

• U-BOLT SPRINKLER TE DİŞLİ BSPT UYGULAMA ADIMLARI
NOT: Uygun sızdırmazlık için tork standartlarına uyulmalıdır. Çok yüksek tork, kaplinin sızdırmazlık özelliğini iyileştirmez. Aksine, civatalara ve muhafazaya zarar verebilir, hatta bağlantıların kopmasına neden olabilir. Çok düşük tork ise sızıntıya neden olur. Hem bağlantı kopması hem de sızıntı, yaralanmaya ve kayba neden olabilir.
