Tam Döküm Sprinkler Te Dişli Bspt
Boru şeklindeki dökme bileziği ve çıkış şekli sayesinde bu tasarımın kurulumu kolaydır. Ful dökme sprinkler çıkışları, sprinkler başlıklarının doğrudan bağlanması için tasarlanmıştır.
| Kod Code |
Nominal Boyut Nominal Size (DN/mm) |
Boru Pipe Ø O.D. (mm) |
L (mm) | H (mm) | W (mm) | ø (mm) | Çalışma Basıncı Work. Press. (PSI) |
Delik Kesiti Hole Cut (mm) |
Cıvata Boyutu Bolt Size (d x L) |
| 1113012005 | 32-15 | 42,4 x 21,3 | 98 | 425 | 65 | 52 | 300 | 30+1 | M10x40 |
| 1113012007 | 32-20 | 42,4 x 26,9 | 98 | 425 | 65 | 52 | 300 | 30+1 | M10x40 |
| 1113012010 | 32-25 | 42,4 x 33,7 | 98 | 415 | 65 | 52 | 300 | 30+1 | M10x40 |
| 1113015005 | 40-15 | 48,3 x 21,3 | 1056 | 465 | 65 | 575 | 300 | 30+1 | M10x40 |
| 1113015007 | 40-20 | 48,3 x 21,3 | 1056 | 465 | 65 | 575 | 300 | 30+1 | M10x40 |
| 1113015010 | 40-25 | 48,3 x 26,9 | 1056 | 545 | 65 | 575 | 300 | 30+1 | M10x40 |
| 1113020005 | 50-15 | 60,3 x 21,3 | 120 | 52 | 56 | 76 | 300 | 30+1 | M10x55 |
| 1113020007 | 50-20 | 60,3 x 26,9 | 120 | 52 | 56 | 76 | 300 | 30+1 | M10x55 |
| 1113020010 | 50-25 | 60,3 x 33,7 | 120 | 52 | 64 | 85 | 300 | 38+1 | M10x55 |
| 1113025005 | 65-15 | 76,1 x 21,3 | 139 | 59 | 56 | 93 | 300 | 30+1 | M10x55 |
| 1113025007 | 65-20 | 76,1 x 26,9 | 139 | 59 | 56 | 93 | 300 | 30+1 | M10x55 |
| 1113025010 | 65-25 | 76,1 x 33,7 | 139 | 60 | 64 | 99 | 300 | 38+1 | M10x55 |
• Profit kaplamalı ürünler, iç mekan uygulamalarında kullanılacak boru bağlantılarına yöneliktir (EN 12944-2 aşındırıcılık kategorisi C1&C2).
• Deniz yakınındaki dış mekan uygulamaları için (aşındırıcılık kategorisi C3), sıcak daldırma galvanizli kaplin ve bağlantı elemanları kullanmanızı öneririz.
• C4 (daha tuzlu iklimler) veya üzeri aşındırıcılık kategorisindeki uygulamalar için lütfen iletişime geçin.
• Ürünlerimizi her zaman için kapalı ve kuru depolarda saklamanızı öneririz.
• Muhafaza Materyali : Düktil dökme demir
• ASTM A536 65-45-12
• Conta : Lastik conta EPDM, çalışma sıcaklığı aralığı -34°C - +110°
• Cıvata ve Somun : Isıya dayanıklı, karbon çeliğinden yapılmış elektroliz kaplamalı,
• ASTM A183/IS0 898’e uygun
• Kaplama : Kırmızı boya kaplama RAL 3000, EPD Epoksi kaplama veya sıcak daldırma galvanizli.
| Kod Code |
Nominal Boyut Nominal Size (DN/mm) |
Boru Pipe Ø O.D. (mm) |
L (mm) | H (mm) | W (mm) | ø (mm) | Çalışma Basıncı Work. Press. (PSI) |
Delik Kesiti Hole Cut (mm) |
Cıvata Boyutu Bolt Size (d x L) |
| 1113012005 | 32-15 | 42,4 x 21,3 | 98 | 425 | 65 | 52 | 300 | 30+1 | M10x40 |
| 1113012007 | 32-20 | 42,4 x 26,9 | 98 | 425 | 65 | 52 | 300 | 30+1 | M10x40 |
| 1113012010 | 32-25 | 42,4 x 33,7 | 98 | 415 | 65 | 52 | 300 | 30+1 | M10x40 |
| 1113015005 | 40-15 | 48,3 x 21,3 | 1056 | 465 | 65 | 575 | 300 | 30+1 | M10x40 |
| 1113015007 | 40-20 | 48,3 x 21,3 | 1056 | 465 | 65 | 575 | 300 | 30+1 | M10x40 |
| 1113015010 | 40-25 | 48,3 x 26,9 | 1056 | 545 | 65 | 575 | 300 | 30+1 | M10x40 |
| 1113020005 | 50-15 | 60,3 x 21,3 | 120 | 52 | 56 | 76 | 300 | 30+1 | M10x55 |
| 1113020007 | 50-20 | 60,3 x 26,9 | 120 | 52 | 56 | 76 | 300 | 30+1 | M10x55 |
| 1113020010 | 50-25 | 60,3 x 33,7 | 120 | 52 | 64 | 85 | 300 | 38+1 | M10x55 |
| 1113025005 | 65-15 | 76,1 x 21,3 | 139 | 59 | 56 | 93 | 300 | 30+1 | M10x55 |
| 1113025007 | 65-20 | 76,1 x 26,9 | 139 | 59 | 56 | 93 | 300 | 30+1 | M10x55 |
| 1113025010 | 65-25 | 76,1 x 33,7 | 139 | 60 | 64 | 99 | 300 | 38+1 | M10x55 |
• Döküm sprinkler çıkışları, sprinkler başlıklarının doğrudan bağlanması için tasarlanmıştır.
• Boru şeklindeki dökme bileziği ve çıkış şekli sayesinde bu tasarımın kurulumu kolaydır.

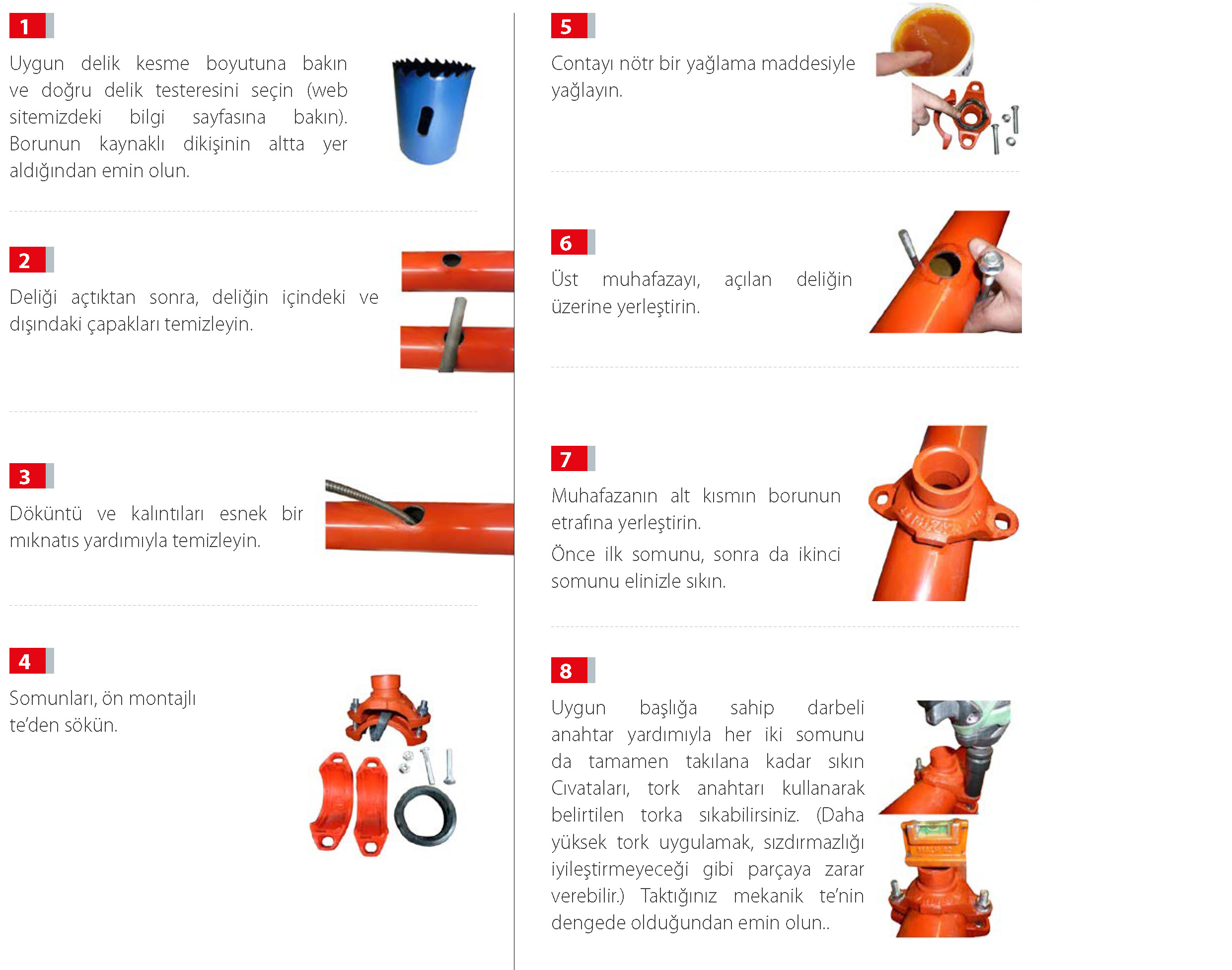

TAM DÖKÜM TE SPRINKLER UYGULAMA ADIMLARI
NOT: Uygun sızdırmazlık için tork standartlarına uyulmalıdır.
• Çok yüksek tork, kaplinin sızdırmazlık özelliğini iyileştirmez. Aksine, civatalara ve muhafazaya zarar verebilir, hatta bağlantıların kopmasına neden olabilir.
• Çok düşük tork ise sızıntıya neden olur. Hem bağlantı kopması hem de sızıntı, yaralanmaya ve kayba neden olabilir.
