Mekanik Te, Yivli
Yivli mekanik te, yivli çıkışın olduğu tüm te bağlantıları için kullanılabilir. Bunlar, gerektiğinde istavroza dönüştürülebilir.
| Kod Code |
Nominal Boyut Nominal Size (DN/mm) |
Boru Pipe Ø O.D. |
Ø (mm) |
L (mm) |
H (mm) | W (mm) |
A (mm) |
B (mm) |
Çalışma Basıncı Work. Press. (PSI) |
Delik Kesiti Hole Cut (mm) |
Cıvata Boyutu Bolt Size (d1xL) |
| 12020012 | 50-32 | 60,3 x 42,4 | 85 | 120 | 70 | 72 | 159 | 79 | 300 | 46+1 | M10xSO |
| 112020015 | 50-40 | 60,3 x 48,3 | 85 | 120 | 70 | 79 | 159 | 79 | 300 | 46+1 | M10xS50 |
| 112025012 | 65-32 | 76,1 x 42,4 | 99 | 139 | 73 | 72 | 159 | 79 | 300 | 46+1 | M10x60 |
| 12025015 | 65-40 | 76,1 x 48,3 | 99 | 139 | 75 | 79 | 159 | 79 | 300 | 53+1 | M10x60 |
| 2030012 | 80-32 | 88,9 x 42,4 | 3 | 155 | 82 | 72 | 159 | 79 | 300 | 46+1 | M10x60 |
| 2030015 | 80-40 | 88,9 x 48,3 | 3 | 155 | 82 | 79 | 159 | 79 | 300 | 53+1 | M10x60 |
| 112030020 | 80-50 | 88,9 x 60,3 | 3 | 155 | 82 | 90 | 159 | 79 | 300 | 64+1 | M10x60 |
| 112040012 | 100-32 | 14,3 x 42,4 | 139 | 181 | 955 | 72 | 159 | 79 | 300 | 46+1 | M12x70 |
| 2040015 | 100-40 | 14,3 x 48,3 | 139 | 181 | 955 | 79 | 159 | 79 | 300 | 53+1 | M12x70 |
| 112040020 | 100-50 | 14,3 x 60,3 | 139 | 181 | 955 | 90 | 159 | 79 | 300 | 64+1 | M12x70 |
| 112040025 | 100-65 | 14,3 x 76,3 | 139 | 181 | 99 | 117 | 159 | 79 | 300 | 70+1 | M12x70 |
| 1112040030 | 100-80 | 14,3 x 88,9 | 139 | 181 | 96 | 130 | 159 | 79 | 175 | 89+] | M12x75 |
| 112050020 | 125-50 | 139,7 x 60,3 | 167 | 212 | 110 | 90 | 159 | 79 | 300 | 64+1 | M16x85 |
| 2050025 | 125-65 | 139,7 x 76,1 | 168 | 212 | ng | 7 | 159 | 79 | 300 | 70+1 | M16x85 |
| 12060012 | 150-32 | 165,1 x 42,4 | 194 | 248 | 125 | 72 | 159 | 79 | 300 | 46+1 | M16x85 |
| 2060015 | 150-40 | 165,] x 48,3 | 194 | 248 | 125 | 79 | 159 | 79 | 300 | 53+1 | M16x85 |
| 112060020 | 150-50 | 165,1 x 60,3 | 194 | 248 | 126 | 90 | 159 | 79 | 300 | 64+1 | M16x85 |
| 112060025 | 150-65 | 165,1 x 76,1 | 194 | 248 | 127 | 117 | 159 | 79 | 300 | 70+1 | M16x85 |
| 12060030 | 150-80 | 165,] x 88,9 | 194 | 248 | 127 | 136 | 159 | 79 | 175 | 89+] | M16x85 |
| 112060040 | 150-100 | 165] x 114,3 | 194 | 248 | 127 | 162 | 159 | 95 | 175 | 11441 | M16x85 |
| 2080025 | 200-65 | 219,] x 76,1 | 248 | 31 | 154 | 117 | 159 | 79 | 300 | 70+1 | M16x85 |
| 1112080030 | 200-80 | 219,1 x 88,9 | 248 | 31 | 154 | 136 | 159 | 79 | 300 | 89+] | M16x85 |
Deniz yakınındaki dış mekan uygulamaları için (aşındırıcılık kategorisi C3), sıcak daldırma galvanizli kaplin ve bağlantı elemanları kullanmanızı öneririz.
C4 (daha tuzlu iklimler) veya üzeri aşındırıcılık kategorisindeki uygulamalar için lütfen iletişime geçin.
Ürünlerimizi her zaman için kapalı ve kuru depolarda saklamanızı öneririz.
Muhafaza Materyali : Düktil dökme demir
ASTM A536 65-45-12
Conta : Lastik conta EPDM, çalışma sıcaklığı aralığı -34°C - +110°
Cıvata ve Somun : Isıya dayanıklı, karbon çeliğinden yapılmış elektroliz kaplamalı,
ASTM A183/IS0 898’e uygun
Kaplama : Kırmızı boya kaplama RAL 3000, EPD Epoksi kaplama veya sıcak daldırma galvanizli.
| Kod Code |
Nominal Boyut Nominal Size (DN/mm) |
Boru Pipe Ø O.D. |
Ø (mm) |
L (mm) |
H (mm) | W (mm) |
A (mm) |
B (mm) |
Çalışma Basıncı Work. Press. (PSI) |
Delik Kesiti Hole Cut (mm) |
Cıvata Boyutu Bolt Size (d1xL) |
| 12020012 | 50-32 | 60,3 x 42,4 | 85 | 120 | 70 | 72 | 159 | 79 | 300 | 46+1 | M10xSO |
| 112020015 | 50-40 | 60,3 x 48,3 | 85 | 120 | 70 | 79 | 159 | 79 | 300 | 46+1 | M10xS50 |
| 112025012 | 65-32 | 76,1 x 42,4 | 99 | 139 | 73 | 72 | 159 | 79 | 300 | 46+1 | M10x60 |
| 12025015 | 65-40 | 76,1 x 48,3 | 99 | 139 | 75 | 79 | 159 | 79 | 300 | 53+1 | M10x60 |
| 2030012 | 80-32 | 88,9 x 42,4 | 3 | 155 | 82 | 72 | 159 | 79 | 300 | 46+1 | M10x60 |
| 2030015 | 80-40 | 88,9 x 48,3 | 3 | 155 | 82 | 79 | 159 | 79 | 300 | 53+1 | M10x60 |
| 112030020 | 80-50 | 88,9 x 60,3 | 3 | 155 | 82 | 90 | 159 | 79 | 300 | 64+1 | M10x60 |
| 112040012 | 100-32 | 14,3 x 42,4 | 139 | 181 | 955 | 72 | 159 | 79 | 300 | 46+1 | M12x70 |
| 2040015 | 100-40 | 14,3 x 48,3 | 139 | 181 | 955 | 79 | 159 | 79 | 300 | 53+1 | M12x70 |
| 112040020 | 100-50 | 14,3 x 60,3 | 139 | 181 | 955 | 90 | 159 | 79 | 300 | 64+1 | M12x70 |
| 112040025 | 100-65 | 14,3 x 76,3 | 139 | 181 | 99 | 117 | 159 | 79 | 300 | 70+1 | M12x70 |
| 1112040030 | 100-80 | 14,3 x 88,9 | 139 | 181 | 96 | 130 | 159 | 79 | 175 | 89+] | M12x75 |
| 112050020 | 125-50 | 139,7 x 60,3 | 167 | 212 | 110 | 90 | 159 | 79 | 300 | 64+1 | M16x85 |
| 2050025 | 125-65 | 139,7 x 76,1 | 168 | 212 | ng | 7 | 159 | 79 | 300 | 70+1 | M16x85 |
| 12060012 | 150-32 | 165,1 x 42,4 | 194 | 248 | 125 | 72 | 159 | 79 | 300 | 46+1 | M16x85 |
| 2060015 | 150-40 | 165,] x 48,3 | 194 | 248 | 125 | 79 | 159 | 79 | 300 | 53+1 | M16x85 |
| 112060020 | 150-50 | 165,1 x 60,3 | 194 | 248 | 126 | 90 | 159 | 79 | 300 | 64+1 | M16x85 |
| 112060025 | 150-65 | 165,1 x 76,1 | 194 | 248 | 127 | 117 | 159 | 79 | 300 | 70+1 | M16x85 |
| 12060030 | 150-80 | 165,] x 88,9 | 194 | 248 | 127 | 136 | 159 | 79 | 175 | 89+] | M16x85 |
| 112060040 | 150-100 | 165] x 114,3 | 194 | 248 | 127 | 162 | 159 | 95 | 175 | 11441 | M16x85 |
| 2080025 | 200-65 | 219,] x 76,1 | 248 | 31 | 154 | 117 | 159 | 79 | 300 | 70+1 | M16x85 |
| 1112080030 | 200-80 | 219,1 x 88,9 | 248 | 31 | 154 | 136 | 159 | 79 | 300 | 89+] | M16x85 |
Yivli mekanik te, yivli çıkışın olduğu tüm te bağlantıları için kullanılabilir. Bunlar, gerektiğinde istavroza dönüştürülebilir.

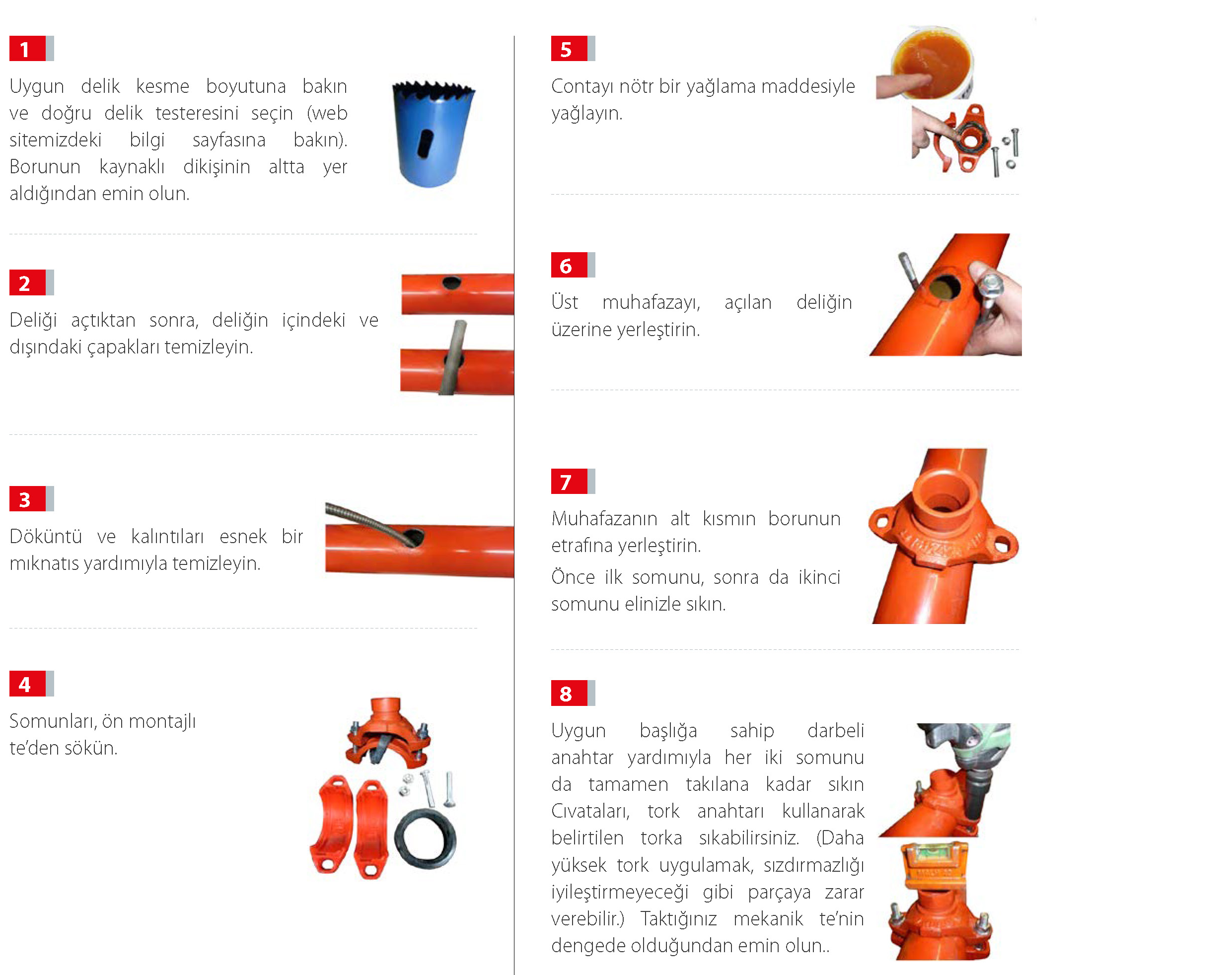

MEKANİK TE YIVLI UYGULAMA ADIMLARI
NOT: Uygun sızdırmazlık için tork standartlarına uyulmalıdır. Çok yüksek tork, kaplinin sızdırmazlık özelliğini iyileştirmez. Aksine, civatalara ve muhafazaya zarar verebilir, hatta bağlantıların kopmasına neden olabilir. Çok düşük tork ise sızıntıya neden olur. Hem bağlantı kopması hem de sızıntı, yaralanmaya ve kayba neden olabilir.
