YİVLİ KAPLİN VE FİTTİNGS
Mekanik Te Dişli Bspt

Mekanik Te Dişli Bspt

Dişli mekanik te, dişli çıkışın olduğu tüm te bağlantıları için kullanılabilir. Bunlar, gerektiğinde istavroza dönüştürülebilir.

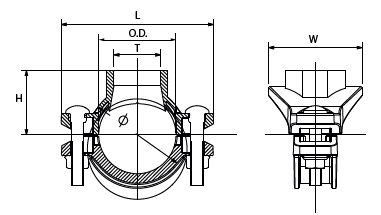

Kod
Code		 Nominal Boyut Nominal Size (DN/mm) Boru
Pipe ØO.D (mm)		 L (mm) H (mm) W (mm) σ (mm) Çalışma Basıncı
Work. Press. (PSI)		 Delik Kesiti  Hole Cut (mm) Civata Boyutu
Bolt Size
(dxL)
1113020012 50-32 60,3 x 42,4 120 55 72 85 300 46+1 M10x50
1113020015 50-40 60,3 x 48,3 120 63 79 85 300 46+1 M10x50
1113025012 65-32 76,1 x 42,4 139 60 72 99 300 46+1 M10x60
1113025015 65-40 76,1 x 48,3 139 60 79 99 300 53+1 M10x60
1113030010 80-25 88,9 x 33,7 155 67 64 113 300 38+1 M10x60
1113030012 80-32 88,9 x 42,4 155 67 72 113 300 46+1 M10x60
1113030015 80-40 88,9 x 48,3 155 67 79 113 300 53+1 M10x60
1113030020 80-50 88,9 x 60,3 155 67 90 113 300 64+1 M12x70
1113040010 100-25 114,3 x 33,7 181 79 64 139 300 38+1 M12x70
1113040012 100-32 114,3 x 42,4 181 79 72 139 300 46+1 M12x70
1113040015 100-40 114,3 x 48,3 181 79 79 139 300 53+1 M12x70
1113040020 100-50 114,3 x 60,3 181 79 90 139 175 64+1 M12x75
1113040025 100-65 114,3 x 76,1 181 100 117 138 300 70+1 M16x85
1113060012 150-32 165,1 x 42,4 248 106 72 196 300 46+1 M16x85
1113060015 150-40 165,1 x 48,3 248 106 79 196 300 53+1 M16x85
1113060020 150-50 165,1 x 60,3 248 106 90 196 300 64+1 M16x85
1113060025 150-65 165,1 x 76,1 248 128 117 194 300 70+1 M16x85

• Deniz yakınındaki dış mekan uygulamaları için (aşındırıcılık kategorisi C3), sıcak daldırma galvanizli kaplin ve bağlantı elemanları kullanmanızı öneririz.

• C4 (daha tuzlu iklimler) veya üzeri aşındırıcılık kategorisindeki uygulamalar için lütfen iletişime geçin.

• Ürünlerimizi her zaman için kapalı ve kuru depolarda saklamanızı öneririz.

• Muhafaza Materyali : Düktil dökme demir ASTM A536 65-45-12
• Conta : Lastik conta EPDM, çalışma sıcaklığı aralığı -34°C - +110°
• Cıvata ve Somun : Isıya dayanıklı, karbon çeliğinden yapılmış elektroliz kaplamalı, ASTM A183/IS0 898’e uygun
• Kaplama : Kırmızı boya kaplama RAL 3000, EPD Epoksi kaplama veya sıcak daldırma galvanizli.

Kod
Code		 Nominal Boyut Nominal Size (DN/mm) Boru
Pipe ØO.D (mm)		 L (mm) H (mm) W (mm) σ (mm) Çalışma Basıncı
Work. Press. (PSI)		 Delik Kesiti  Hole Cut (mm) Civata Boyutu
Bolt Size
(dxL)
1113020012 50-32 60,3 x 42,4 120 55 72 85 300 46+1 M10x50
1113020015 50-40 60,3 x 48,3 120 63 79 85 300 46+1 M10x50
1113025012 65-32 76,1 x 42,4 139 60 72 99 300 46+1 M10x60
1113025015 65-40 76,1 x 48,3 139 60 79 99 300 53+1 M10x60
1113030010 80-25 88,9 x 33,7 155 67 64 113 300 38+1 M10x60
1113030012 80-32 88,9 x 42,4 155 67 72 113 300 46+1 M10x60
1113030015 80-40 88,9 x 48,3 155 67 79 113 300 53+1 M10x60
1113030020 80-50 88,9 x 60,3 155 67 90 113 300 64+1 M12x70
1113040010 100-25 114,3 x 33,7 181 79 64 139 300 38+1 M12x70
1113040012 100-32 114,3 x 42,4 181 79 72 139 300 46+1 M12x70
1113040015 100-40 114,3 x 48,3 181 79 79 139 300 53+1 M12x70
1113040020 100-50 114,3 x 60,3 181 79 90 139 175 64+1 M12x75
1113040025 100-65 114,3 x 76,1 181 100 117 138 300 70+1 M16x85
1113060012 150-32 165,1 x 42,4 248 106 72 196 300 46+1 M16x85
1113060015 150-40 165,1 x 48,3 248 106 79 196 300 53+1 M16x85
1113060020 150-50 165,1 x 60,3 248 106 90 196 300 64+1 M16x85
1113060025 150-65 165,1 x 76,1 248 128 117 194 300 70+1 M16x85

• Dişli mekanik te, dişli çıkışın olduğu tüm te bağlantıları için kullanılabilir.

• Bunlar, gerektiğinde istavroza dönüştürülebilir.

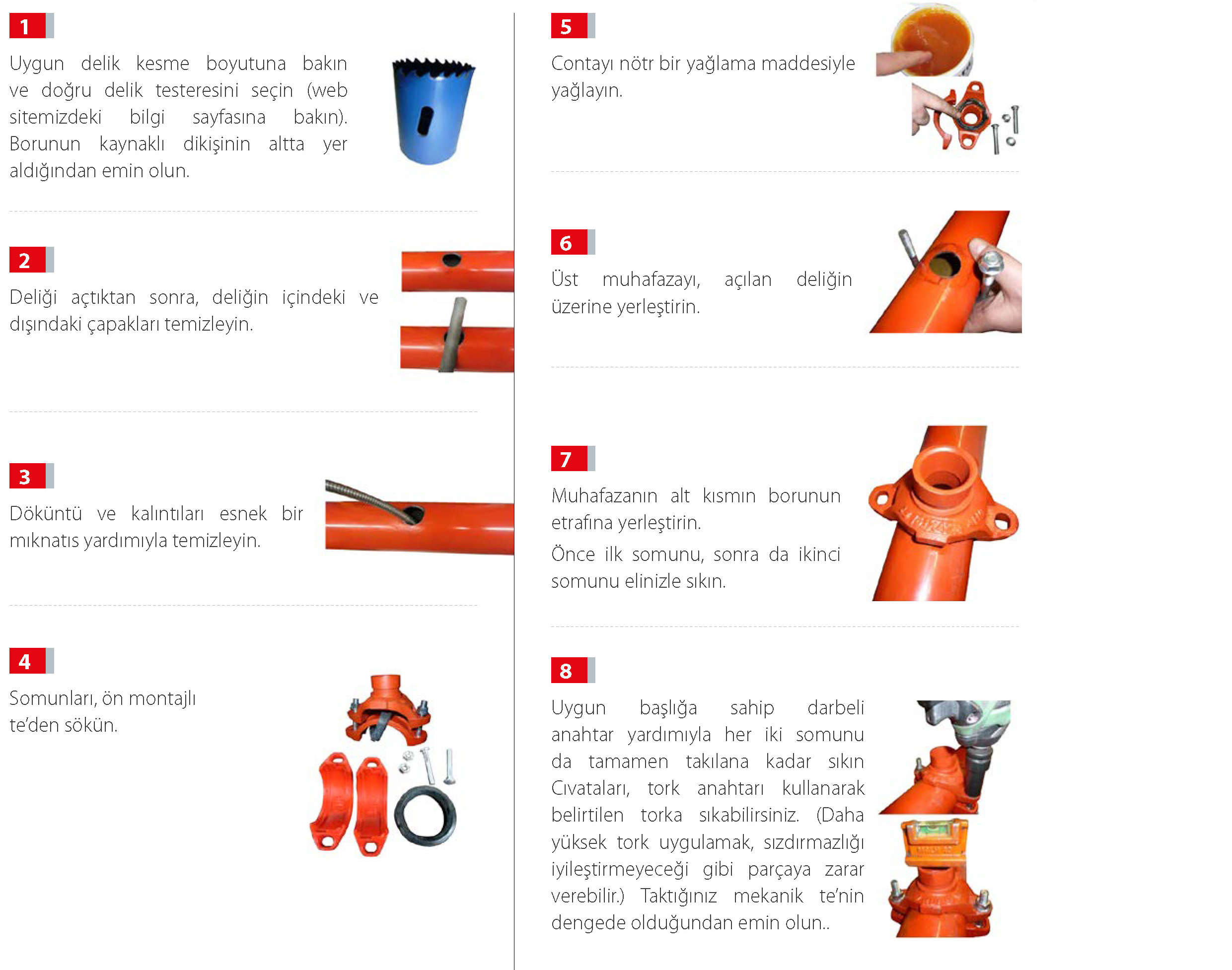

MEKANİK TE DİŞLİ BSPT UYGULAMA ADIMLARI

NOT: Uygun sızdırmazlık için tork standartlarına uyulmalıdır. Çok yüksek tork, kaplinin sızdırmazlık özelliğini iyileştirmez. Aksine, civatalara ve muhafazaya zarar verebilir, hatta bağlantıların kopmasına neden olabilir. Çok düşük tork ise sızıntıya neden olur. Hem bağlantı kopması hem de sızıntı, yaralanmaya ve kayba neden olabilir.
