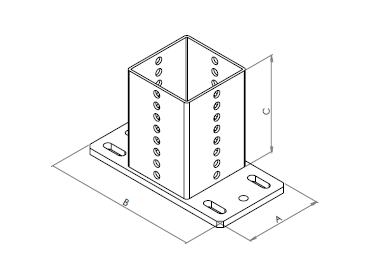

Köşe Bağlantı Adaptörü DFT
ATL profillerin birbirine bağlantısında uygulama kolaylığı sağlayan bağlantı.
DFT.80
DFT.100
| Dosya İsmi | Konu | Link |
|---|---|---|
| DFT.80 | Teknik Çizim | |
| DFT.80 | Autocad | |
| DFT.80 | Solid-3D | |
| DFT.80 | IGS-3D | |
| DFT.100.3 | Teknik Çizim | |
| DFT.100.3 | Autocad | |
| DFT.100.3 | Solid-3D | |
| DFT.100.3 | IGS-3D | |
| DFT.100.4 | Teknik Çizim | |
| DFT.100.4 | Autocad | |
| DFT.100.4 | Solid-3D | |
| DFT.100.4 | IGS-3D |

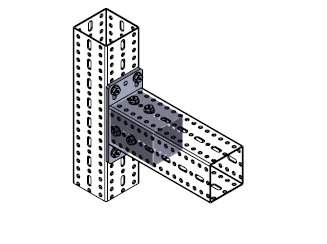

DFT Köşe Bağlantı Adaptörünü bağlantı yapılacak yatay yöndeki ATL profilin içine sabitleyin ve delikleri hizalayın.
Kendinden şekillendirmeli MD bolt ile profile/profillere sabitleyin. Bolt ile sıkma ve diş açma işlemi flanş saca değdikten sonra bitirilmelidir.
Malzeme : Çelik S235JR (malzeme no.1.0038) DIN EN 10025-2'e göre
Kaplama : Sıcak daldırma galvaniz, min. 75μm, DIN EN ISO 1461'e göre
