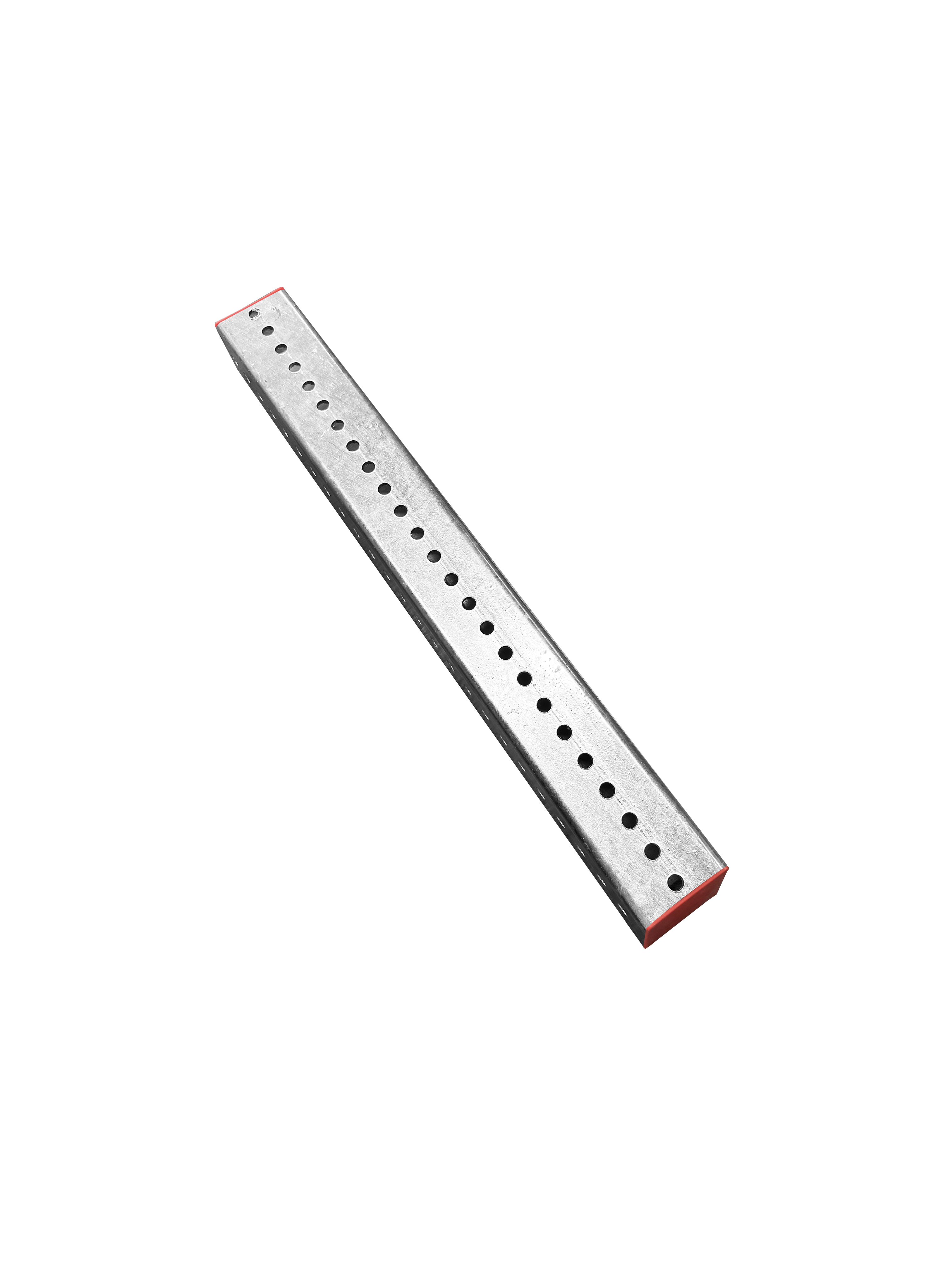

Ağır Yük Profilleri ATL
Eurocode3 ve CE sertifikalı Atlas Ağır Hizmet Profilleri; kendinden şekillendirici vidaları ve fonksiyonel bağlantı parçaları sayesinde kaynak gerektirmeden yerinde monte edilir.
ATL 80.3
ATL 100.3
ATL 100.4
ATL 60.3
• Atlas Ağır Yük profilleri kendinden şekillendirici özel vidaları sayesinde bağlantı parçası ve delik arsında sıfır boşluk bırakarak titreşime dayanıklı bağlantı sağlar.
• Atlas Ağır Yük profilleri kendinden şekillendirici vidaları ve fonksiyonel bağlantı parçaları sayesinde kaynak gerektirmeden yerinde monte edilir. Böylece hem imalat hem de uygulama süresi kısalır.
• Atlas delik yapısı sayesinde diğer Darhan sistem çözümleri ile entegre olabilir.
• Montajı yapılan bağlantı parçaları vidalar sayesinde demonte edilebilir ve yeniden kullanılabilir.
• Malzeme : Çelik S235JR (malzeme no. 1.0038) DIN EN 10025-2'e göre
• Kaplama : Sıcak daldırma galvaniz, min. 75 μm, DIN EN ISO 1461'e göre
• Kesit ölçüleri:
ATL 60.3: 60x60x3
ATL 80.3: 80x80x3
ATL 100.3: 100x100x3
ATL 100.4: 100x100x4
| Kod Code |
Açıklama Description |
B (mm) | H (mm) | s (mm) | Ağırlık Weight (kg/m) |
Uzunluk Length (mm) |
| 2200193001 | ATL 60-3,0 | 60 | 60 | 3 | 4,94 | 6000 |
| 2200192539 | ATL 80-3,0 | 80 | 80 | 3 | 6,1 | 6.000 |
| 2200112904 | ATL 100-3,0 | 100 | 100 | 3 | 7,4 | 6.000 |
| 2200112903 | ATL 100-4,0 | 100 | 100 | 4 | 9,6 | 6.000 |
Kesit Özellikleri
| Açıklama Description |
Kesit Alanı Cross Section Area (mm2) | Burulma Modülü Torsion Section of Inertia (cm3) | Atalet Burulma Momenti Torsion Moment of Inertia (cm4) | Kesit Atalet Momenti Moment of Inertia Iy (cm4) |
Kesit Atalet Momenti Moment of Inertia Iz (cm4) |
Kesit Mukavemet Momenti Section Modules Wy (cm3) | Kesit Mukavemet Momenti Section Modules Wz (cm3) |
| ATL 60-3,0 | 576 | 20,34 | 62,54 | 31,27 | 31,27 | 10,42 | 10,42 |
| ATL 80-3,0 | 510 | 35,6 | 108,95 | 54,6 | 54,6 | 13,8 | 13,8 |
| ATL 100-3,0 | 802 | 56,5 | 252,78 | 126,39 | 126,39 | 25,28 | 25,28 |
| ATL 100-4,0 | 1053 | 73,68 | 324,61 | 162,31 | 162,31 | 32,46 | 32,46 |
Kesit özellikleri delikli kesite göre belirlenmiştir.
Avantajlar:
- Kendinden şekillendirici MD Bolt ile titreşime dayanıklı bağlantı
Atlas Ağır Yük profilleri kendinden şekillendirici özel vidaları sayesinde bağlantı parçası ve delik arsında sıfır boşluk bırakarak titreşime dayanıklı bağlantı sağlar.
- Güçlü Yapı
Birinci sınıf çelik malzemeden üretilen Atlas Profiller güçlü yapısına rağmen diğer ağır yük kutu profillere oranla daha hafiftir.
- Hızlı montaj
Atlas Ağır Yük profilleri kendinden şekillendirici vidaları ve fonksiyonel bağlantı parçaları sayesinde kaynak gerektirmeden yerinde monte edilir. Böylece hem imalat hem de uygulama süresi kısalır.
- Demonte edilebilme özelliği
Montajı yapılan bağlantı parçaları vidalar sayesinde demonte edilebilir ve yeniden kullanılabilir.
- Diğer Darhan ürün grupları ile uyum
- Atlas delik yapısı sayesinde diğer Darhan sistem çözümleri ile entegre olabilir.
Uygulama Alanları:
• Enerji : Enerji santralleri, Petrokimya tesisleri, Madencilik
• Altyapı : Havalimanları, tren, metro hastaneler, su arıtma ve atık su tesisleri
• Endüstri : Kimya/ilaç, otomativ, makina
Kurulumun nasıl yapıldığını görmek için videomuzu izleyin!
